Con l'evoluzione dell'industria automobilistica verso uno “smartphone su ruote”, l'integrazione dell'elettronica ha registrato un'impennata, con stime che indicano che l'elettronica rappresenta ora il 40% del valore di un veicolo, con una previsione di raggiungere il 50% entro il 2030. Questo rapido aumento dei componenti elettronici, tra cui unità di controllo, cablaggi e sensori, ha accentuato l'importanza di una gestione termica efficace per garantire sicurezza, affidabilità e prestazioni ottimali. I materiali di interfaccia termica (TIM), come paste, gel e grassi, sono fondamentali in questo senso, poiché facilitano la dissipazione del calore da dispositivi ad alta potenza come fari a LED, ECU e batterie per veicoli elettrici.
La sfida della distribuzione dei materiali di interfaccia termica
I TIM sono spesso riempiti con particelle abrasive o riempitivi, rendendo la loro applicazione un compito complesso. La loro viscosità varia e la loro natura particellare può causare l'usura delle attrezzature di distribuzione se non vengono selezionate e mantenute correttamente. Un'applicazione precisa e costante è essenziale, non solo per prevenire il surriscaldamento e il guasto dei componenti, ma anche per ridurre al minimo gli sprechi e l'applicazione eccessiva, che possono compromettere le prestazioni e la longevità dei dispositivi.
Perché è importante l'erogazione di precisione
In applicazioni che vanno dall'illuminazione a LED ai moduli delle batterie dei veicoli elettrici, la qualità dell'applicazione della pasta termica influisce direttamente sulla durata e sulla sicurezza dei componenti. Ad esempio:
- Fari e luci posteriori a LED: l'applicazione corretta delle paste termiche garantisce un'efficace dissipazione del calore, mantenendo la luminosità e la durata.
- Unità di controllo elettronico (ECU): una gestione termica accurata protegge i componenti elettronici critici come gli airbag e i sistemi frenanti.
- Batterie per veicoli elettrici: l'applicazione precisa dei TIM garantisce un'efficiente dissipazione del calore, contribuendo alla sicurezza e alle prestazioni della batteria.
Per raggiungere questo livello di precisione sono necessarie attrezzature di erogazione specializzate e affidabili, in grado di gestire materiali abrasivi e viscosi mantenendo volumi di deposito costanti.
Soluzioni di erogazione avanzate: il ruolo delle pompe a cavità progressiva

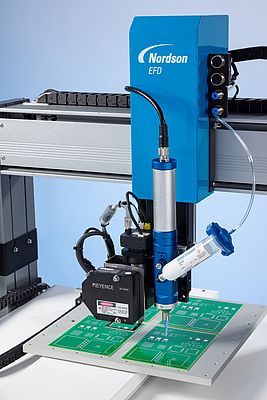

Le pompe a cavità progressiva della serie 797PCP di Nordson EFD sono progettate per affrontare queste sfide. Il loro design unico è caratterizzato da una camera di dosaggio sigillata che gestisce TIM abrasivi e sensibili al taglio senza schiacciare i riempitivi, garantendo la conservazione delle proprietà del materiale. Queste pompe offrono una precisione volumetrica entro ±1%, fornendo depositi altamente ripetibili essenziali per il controllo della qualità.
Vantaggi per la produzione automobilistica ed elettronica
- Erogazione affidabile e ripetibile: le pompe mantengono volumi e portate costanti, riducendo la variabilità nell'assemblaggio dei dissipatori di calore e delle centraline elettroniche.
- Gestione di materiali abrasivi: i componenti in carburo di tungsteno resistono all'usura causata dai riempitivi, prolungando la durata delle attrezzature.
- Dosaggio preciso del rapporto: per i TIM a due componenti, le pompe erogano con precisione i rapporti di miscelazione corretti, fondamentali per una gestione termica efficace.
- Design modulare: la facilità di sostituzione dei componenti interni riduce al minimo i tempi di fermo macchina e i costi di manutenzione.
Erogazione automatizzata per geometrie complesse

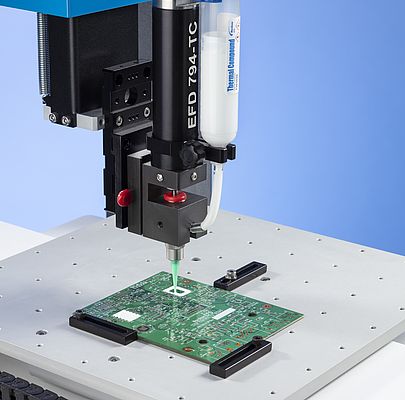

Nella produzione ad alto volume, l'automazione migliora la produttività mantenendo la precisione. I robot automatizzati e i sistemi a portale della serie EV di Nordson EFD si integrano perfettamente con le pompe PCP, consentendo modelli complessi e ripetibili, come la copertura di superfici irregolari o di grandi aree sui moduli batteria, garantendo al contempo uno spreco minimo.
Le recenti innovazioni includono la possibilità di convertire i file CAD in modelli di erogazione, semplificando la configurazione e riducendo i tempi di programmazione. I sistemi automatizzati incorporano anche la tecnologia guidata dalla visione, garantendo un allineamento perfetto e la precisione del deposito in spazi ristretti.
Gestione dei TIM abrasivi: scelta tra valvole a coclea e pompe a cavità progressiva
La scelta tra valvole a coclea e pompe a cavità progressiva dipende dalla viscosità e dall'abrasività del materiale:
- Valvole a coclea: adatte per TIM ad alta produttività, viscosi e a bassa abrasione. Le loro viti in carburo di tungsteno resistono all'usura e sono ideali per paste monocomponenti, ma sono meno efficaci con materiali a bassa viscosità o altamente abrasivi.
- Pompe a cavità progressiva: offrono un'erogazione volumetrica precisa sia per TIM monocomponenti che bicomponenti, compresi i composti altamente abrasivi e sensibili al taglio. Le loro camere sigillate impediscono il degrado da taglio, preservando l'integrità del riempitivo, e il loro design modulare consente una facile manutenzione.
Per le applicazioni TIM a due componenti, come quelle utilizzate nelle batterie dei veicoli elettrici o nei sistemi avanzati di assistenza alla guida, le pompe PCP con miscelatori statici forniscono un dosaggio accurato del rapporto e una copertura uniforme, fondamentali per la gestione termica.
Garantire uniformità e qualità

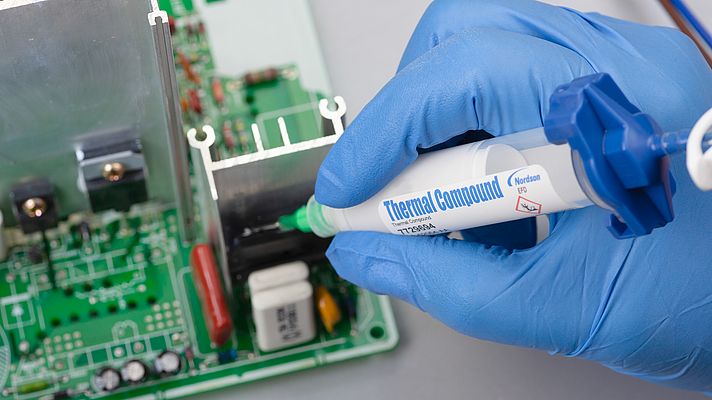

Il successo dell'applicazione della pasta termica dipende non solo dalla scelta dell'attrezzatura, ma anche dalla corretta manipolazione e preparazione. Nordson EFD sottolinea l'importanza di un degassamento accurato per eliminare le bolle d'aria intrappolate nei TIM, che possono causare vuoti e ridurre l'efficienza del trasferimento di calore.
Conclusione
Man mano che i componenti elettronici diventano sempre più integrati nei veicoli e nell'elettronica di consumo, una gestione termica efficace attraverso l'erogazione precisa dei TIM è più critica che mai. Attrezzature avanzate come le pompe a cavità progressiva e i sistemi di erogazione automatizzati di Nordson EFD consentono ai produttori di ottenere applicazioni di alta qualità e uniformi, proteggendo i componenti elettronici sensibili, prolungando la durata dei dispositivi e garantendo la sicurezza. Che si tratti di gestire il calore nei fari a LED, nelle ECU o nelle batterie dei veicoli elettrici, l'utilizzo della giusta tecnologia di erogazione può migliorare significativamente le prestazioni e l'affidabilità dei sistemi elettronici.
