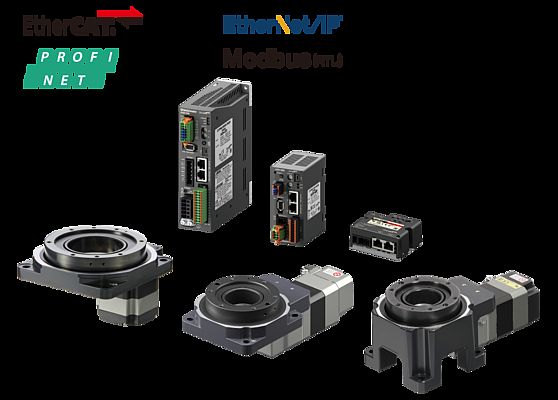

La gamma di tavole ad albero cavo della Serie DGII presentata a SPS Italia da Oriental Motor, è la combinazione di attuatori rotativi ad alta precisione e di sistemi passo passo closed loop della Serie AZ, ampliata con modelli da 85 mm con motore montato orizzontalmente.
Scelta di coppia e velocità maggiori
La variante Oriental Motor permette di ridurre gli ingombri (73 mm) rispetto alla soluzione DGII standard con piedistallo (107.5 mm), lasciando comunque la possibilità di sfruttare lo spazio sottostante alla piastra di montaggio. I rapporti di riduzione da 12, 18 e 36 offrono una maggiore possibilità di scelta di coppia (rispettivamente 3 Nm, 4.5 Nm e 9 Nm) e velocità (rispettivamente 300 r/min, 200 r/min e 100 r/min), permettendo una selezione del prodotto più flessibile in base alle necessità applicative.
Progettazione e assemblaggio semplificati

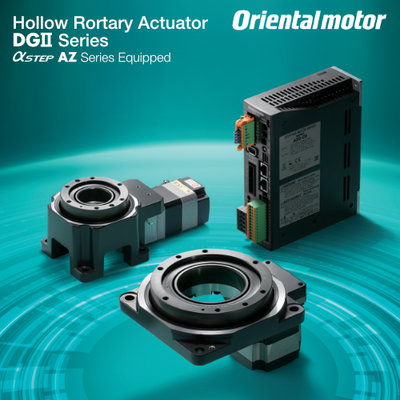

L’attuatore rotativo cavo della serie DGII Oriental Motor integra una tavola rotante cava con cuscinetti a rulli incrociati e un motore passo-passo. Il riduttore di velocità incorporato consente di ottenere elevate prestazioni di coppia in un formato compatto. Grazie a questa struttura, è possibile montare direttamente sulla tavola di uscita carichi con elevata inerzia, come tavole o bracci, senza ricorrere a componenti di collegamento come collari. Questo semplifica la progettazione e l’assemblaggio, riducendo anche i costi complessivi del sistema.
Integrazione ordinata e versatile

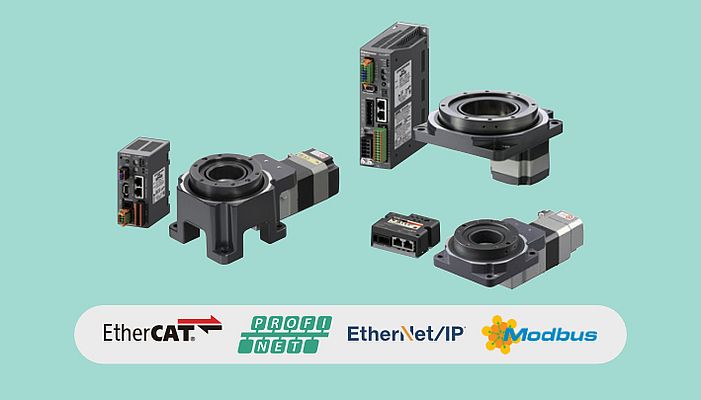

I fori passanti della soluzione Oriental Motor consentono il passaggio interno di cavi e tubazioni per aria e fluidi, rendendo l’integrazione più ordinata e versatile. I carichi possono essere posizionati anche lontano dal centro della tavola di uscita. Inoltre, l’aumento del valore del momento ammissibile consente l’impiego di bracci più lunghi. Il carico assiale massimo ammissibile è di 4000 N e il momento massimo ammissibile è di 500 N·m, rendendo l’attuatore adatto anche alla movimentazione di carichi pesanti o caratterizzati da elevata inerzia.
Montaggio del motore

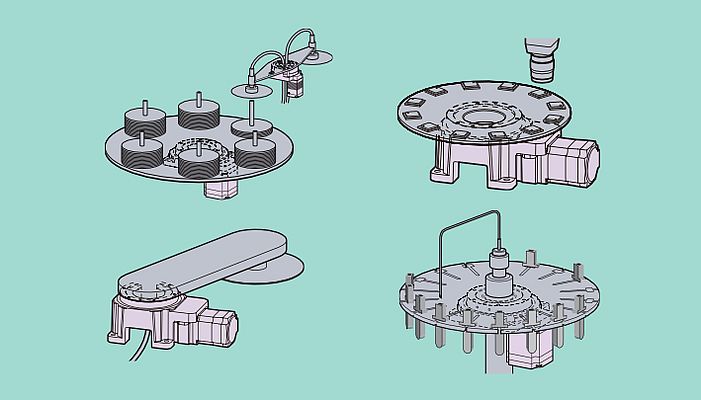

Tavole e bracci di equipaggiamento delle tavole rotanti Oriental Motor possono essere installati direttamente sulla tavola di uscita. Sono disponibili diverse configurazioni di montaggio del motore: verticale, orizzontale e orizzontale con supporto a piede, selezionabili in base allo spazio disponibile nell’apparecchiatura. Il montaggio orizzontale è particolarmente compatto e consente di ridurre l’altezza rispetto alla superficie di fissaggio.
Piastra di montaggio
Essendo un motore di tipo con connettore, il collegamento risulta semplice. Non è necessaria la lavorazione dei fori di ingombro del motore. Così si semplifica la piastra di montaggio. Cavi, tubazioni e altri elementi possono essere instradati tra le gambe sotto la tavola. La serie DGII può essere installata in posizione orizzontale, oltre che a soffitto e a parete, offrendo così maggiori possibilità nella progettazione dell’apparecchiatura.
