Controller micropower

con pulsante on/off per funzionalità automatiche

  • Controller micropower
    Controller micropower

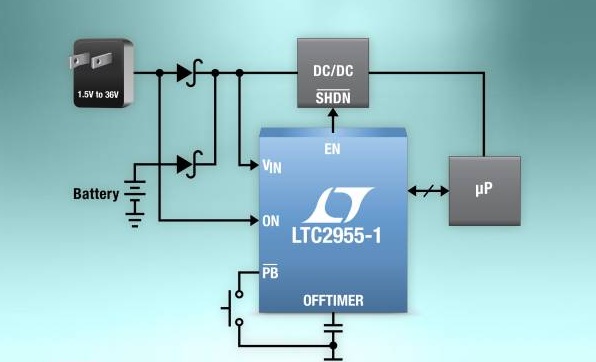

Linear Technology di Vemercate (MB) presenta l'LTC2955, un controller che gestisce tensioni da 1,5V a 36 tramite un pulsante di accensione/spegnimento o un'alimentazione. A differenza dei tradizionali controller a pulsante che inizializzano l'accensione di un sistema premendo il pulsante stesso, l'LTC2955 accende automaticamente un sistema in presenza di alimentazione proveniente da una fonte principale o secondaria, ad esempio un adattatore a parete o la batteria di un'automobile. Se acceso, l'LTC2955 può spegnere un sistema tramite la semplice pressione di un pulsante e all'occorrenza utilizzare una logica di interruzione per richiedere lo spegnimento del sistema nelle applicazioni basate su menu (spegnimento "soft") oppure disattivare automaticamente il sistema nel caso in cui l'alimentazione venga rimossa. Non sono richiesti codici per configurare il dispositivo. L'LTC2955 è un controller a pulsante ad alta tensione semplice e configurabile che fornisce una serie di opzioni per l'accensione e lo spegnimento. L'ampio range di tensioni operative del dispositivo, compreso tra 1,5V e 36V, è l'ideale per le applicazioni a singola cella, a più celle e ad alta tensione, tra cui PC desktop e notebook, apparecchiature elettroniche di consumo, strumenti portatili e sistemi elettronici per il settore automotive. L'efficiente comando a pulsante, particolarmente adatto per il funzionamento in ambienti rumorosi, consente di gestire oscillazioni di tensione fino a ±36V e scariche elettrostatiche fino a ±25kV. Tramite un pin di selezione della modalità gli utenti possono selezionare combinazioni automatiche di accensione e spegnimento. La durata della batteria è ottimizzata grazie alla bassa corrente di riposo, pari a 1,2µA. L'uscita power good, l'uscita di interruzione e il kill input dell'LTC2955 consentono di interfacciarsi in modo semplice con un microprocessore opzionale. Nel caso in cui il microprocessore non rispondesse a una richiesta di interruzione, un timer di spegnimento regolabile consente agli utenti di impostare il tempo richiesto. Il pulsante deve essere rilasciato per forzare lo spegnimento del sistema. L'LTC2955 è attualmente disponibile sia con polarità positiva (LTC2955-1) che negativa (LTC2955-2) in package DFN a 10 pin da 3 x 2mm o ThinSOT™ a 8 conduttori.
