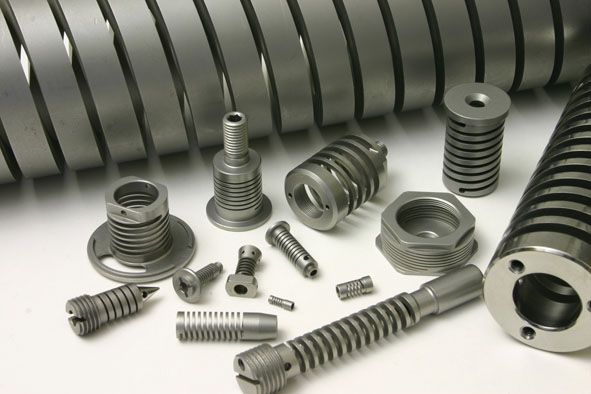

Le molle di precisione HELI-CAL, distribuite dal Gruppo Mondial, rappresentano la soluzione ideale per le applicazioni in cui vi siano particolari esigenze di precisione e affidabilità e dove la soluzione applicata non è in grado di rispondere alle prestazioni richieste. I campi applicativi sono numerosissimi: dalle macchine utensili, alle macchine laser, ai robot, alle apparecchiature medicali, passando per applicazioni nei settori aerospaziale, semiconduttori e veicoli da competizione. Questa estrema flessibilità di ambiti applicativi è dovuta anche al fatto che le molle di precisione HELI-CAL lavorate alla macchina utensile consentono di integrare in un singolo pezzo attacchi diversi come flange, ingranaggi, alberi scanalati, perni filettati ecc.

Flessibilità per ogni applicazione

L’ufficio tecnico Mondial collabora da tempo con gli studi tecnici di diversi settori industriali, con i quali studia la tipologia di molla di precisione HELI-CAL più adatta al tipo di applicazione a seconda che sia previsto l’impiego di elasticità ad estensione, a compressione, a torsione, a flessione laterale o a traslazione laterale. Le molle HELI-CAL sono estremamente flessibili e possono quindi risolvere problemi che possono sembrare insormontabili a chi utilizza le molle tradizionali. Flessibilità che si concretizza nelle caratteristiche intrinseche del prodotto, come i materiali in cui possono essere realizzate: titanio, alluminio, acciaio inox, virtualmente le molle possono essere costruite in qualsiasi lega adatta alla lavorazione in una macchina utensile.

Altra caratteristica importante è la possibilità di lavorare le estremità su disegno del cliente e di integrarvi più componenti. Infine, le molle HELI-CAL possono essere a uno, due o anche tre principi. Le HELI-CAL garantiscono “elasticità precisa” e soddisfano le esigenze di precisione, affidabilità e ripetibilità. Contribuiscono inoltre al contenimento dei costi dell’applicazione poiché sono costituite da un unico pezzo che non ha bisogno di manutenzione. Di seguito vedremo degli esempi di applicazione delle suddette molle in tre diversi settori industriali: sistemi robotizzati di collaudo, sistemi di connessione elettrica e macchine a lavorazione laser.

SETTORE INDUSTRIALE – SISTEMA ROBOTIZZATO DI COLLAUDO

La sfida

Questa molla a innesto unidirezionale è un meccanismo di bloccaggio per un manipolatore di un robot che viene utilizzato per testare semiconduttori. Il cliente non si sentiva sicuro, poiché questa molla essendo composta da più elementi non dava prestazioni affidabili.

La soluzione

Il cliente ha fornito le dimensioni, ovvero il diametro interno, il diametro esterno, il numero delle spirali, il diametro del filo e il senso di rotazione. Normalmente una molla a innesto unidirezionale sostituisce o aggiorna uno strumento esistente. Grazie alla spirale Heli-cal e al suo metodo di fissaggio, si è utilizzato un unico elemento integrato, riducendo così il numero delle parti coinvolte e garantendo una maggiore affidabilità dell’innesto.

SETTORE INDUSTRIALE – CONNESSIONE ELETTRICA

La sfida

Una società produttrice di lampade allo xenon scoprì che la lunghezza delle lampade aumentava per il calore che le lampade stesse producevano quando erano accese e richiese pertanto che la connessione elettrica alle lampade avesse le seguenti caratteristiche:

1. essere compatibile con le lampade

2. essere in grado di compensare le compressioni dovute all’aumento di temperatura

3. avere un collegamento filettato per l’alimentazione elettrica

4. avere una elevata resistenza alla corrosione, visto che le lampade funzionavano in presenza di acqua.

La soluzione

La molla lavorata alla macchina utensile, che Helical ha realizzato per questa applicazione, può essere considerata uno dei più importanti esempi di Value Engineering, in cui un singolo pezzo espleta più funzioni possibili, sia primarie che secondarie: più funzioni esegue, meglio è.
Per la connessione elettrica della lampada è stato impiegato un componente filettato che accoglie la molla. La molla HELI-CAL è stata dimensionata in modo tale da compensare l’espansione termica dovuta al calore e da non costituire un elemento resistivo, dal momento che viene attraversato da corrente elettrica. La parte terminale filettata agisce da collegamento elettrico, la molla è stata realizzata in acciaio inox 303 resistente alla corrosione.

SETTORE INDUSTRIALE – MACCHINE LAVORAZIONE LASER

La sfida

Nell’utilizzo di laser industriali a CO2 e a ND YAG, vi era la esigenza di convogliare il raggio laser in modo efficiente ed efficace. Quando i raggi laser riflettono su superfici a specchio, vi è una perdita dell’1% -2% dell’energia. Questa energia si trasforma in calore che necessita di essere dissipato velocemente. Poiché i laser sono ad alto voltaggio, bisogna prestare particolare attenzione agli aumenti di temperatura. La sfida consisteva nel trovare una soluzione che mantenesse lo specchio in posizione e dissipasse il calore, ovvero l’energia trattenuta.

La soluzione

Quando Helical è stata contattata, è stato subito evidente che entrambe le funzioni potessero essere espletate da una molla di precisione a compressione. Si decise di fissare lo specchio a una struttura di contenimento con un elemento elastico e provvedere allo smaltimento del calore sul retro dello specchio. Si scelse l’alluminio a elevata resistenza, proprio perché è un buon conduttore di calore e un materiale economico. La prima molla venne progettata e realizzata nel 1982, da allora sono state realizzate 7 diverse configurazioni, di cui l’ultima risale al 1994. Questa applicazione è un buon esempio di come le molle Heli-cal possono contribuire alla Value Engineering (la scienza che crea elementi automatizzati multifunzionali) e come il loro utilizzo continui a essere una valida soluzione negli anni.
